一、产品简介
YBL-III氧化锌避雷器阻性电流测试仪是我厂系列汉化产品之一、是全面检测氧化锌避雷器在电力系统运行中的各项电气特性的专用仪器。
它具有下列优点：
1、液显图文显示，汉化打印，界面直观，自动化程度高，便于现场人员操作和使用。
2、先进的数字信号处理技术，抗干扰性能强，测量结果精度高，用户可从液晶显示屏上直接观察信号波形，具有示波器功能。
3、安全可靠，采用隔离变压器和高阻分压，从而避免 PT 二次侧短路。
4、体积小，重量轻，便于携带。
二、YBL-III氧化锌避雷器阻性电流测试仪技术特性：
1、电源：AC 220V±10%，50Hz±1%。
2、参考电压输入范围：AC10～220V。
3、测量参数：
a、避雷器泄漏电流全电流（含谐波）：I1 I3 I5 I7 。
b、泄漏电流阻性分量（含谐波）：IR1 IR3 IR5 IR7 。
c、阻性电流峰值：正峰值 Ir+ 负峰值 Ir-
d、全电流峰值：Ip
e、运行（或试验）电压值（含谐波）：U1 U3 U5 U7
f、避雷器功耗：Pw
4、测量精度：5%
5、测量范围：泄漏电流：Ix ＝ 0～20mA
三、YBL-III氧化锌避雷器阻性电流测试仪测试方法：
（一）在线测试：

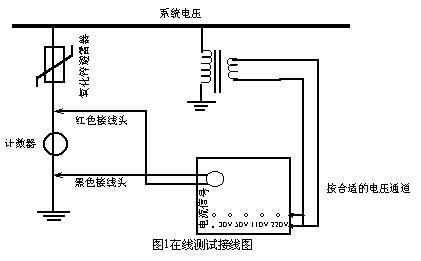

试验线 路如图 1所示。PT是与被测试品同相的电压互感器，MOV为被测试品。
YBL-III氧化锌避雷器阻性电流测试仪是我厂系列汉化产品之一、是全面检测氧化锌避雷器在电力系统运行中的各项电气特性的专用仪器。
它具有下列优点：
1、液显图文显示，汉化打印，界面直观，自动化程度高，便于现场人员操作和使用。
2、先进的数字信号处理技术，抗干扰性能强，测量结果精度高，用户可从液晶显示屏上直接观察信号波形，具有示波器功能。
3、安全可靠，采用隔离变压器和高阻分压，从而避免 PT 二次侧短路。
4、体积小，重量轻，便于携带。
二、YBL-III氧化锌避雷器阻性电流测试仪技术特性：
1、电源：AC 220V±10%，50Hz±1%。
2、参考电压输入范围：AC10～220V。
3、测量参数：
a、避雷器泄漏电流全电流（含谐波）：I1 I3 I5 I7 。
b、泄漏电流阻性分量（含谐波）：IR1 IR3 IR5 IR7 。
c、阻性电流峰值：正峰值 Ir+ 负峰值 Ir-
d、全电流峰值：Ip
e、运行（或试验）电压值（含谐波）：U1 U3 U5 U7
f、避雷器功耗：Pw
4、测量精度：5%
5、测量范围：泄漏电流：Ix ＝ 0～20mA
三、YBL-III氧化锌避雷器阻性电流测试仪测试方法：
（一）在线测试：
试验线 路如图 1所示。PT是与被测试品同相的电压互感器，MOV为被测试品。

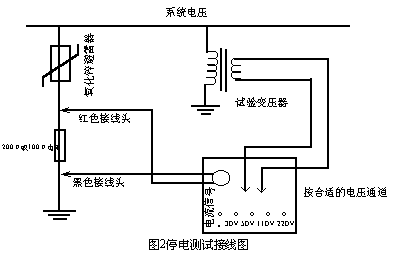

试验线路如图 2所示。接线时请取一只 100Ω～200Ω电阻串在氧化锌避雷器与地线之间，以保证试验回路联通。

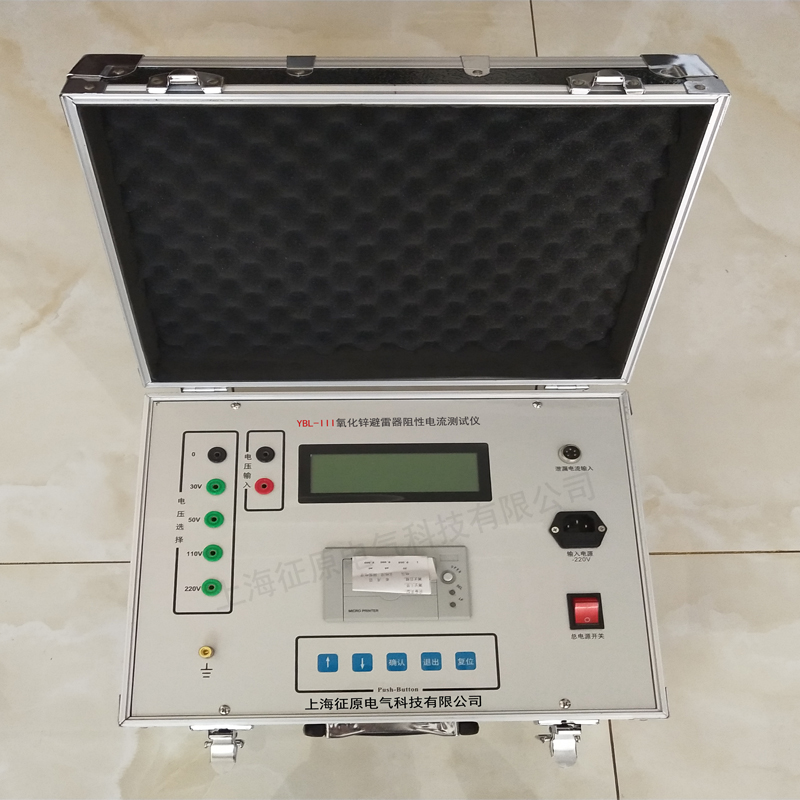

附：产品图片
