一、RZJ-45kV绕组匝间冲击耐电压测试仪主要技术参数

1.电源电压:220V±5%50HZ±2%

2.冲击波峰值电压: 045Kv范围内连续可调;

3.冲击波频率:6.25Hz

4.峰值电压表显示: 045kV ±5%

5.脉冲电容:0.1μF(也可按要求另选)

6.最大输出能量:101 J

7.波前时间:0.2us+0.3 us-0.1 us

8.绝缘电阻:电源输入端对机架的绝缘电阻≥20MΩ

9.介电强度:电源输入端对机架能承受1500V/50HZmin耐压试验无飞狐、无击穿现象;

10.环境温度:035度;

10.相对湿度:35度时≤80%

11.用示波器采集波形

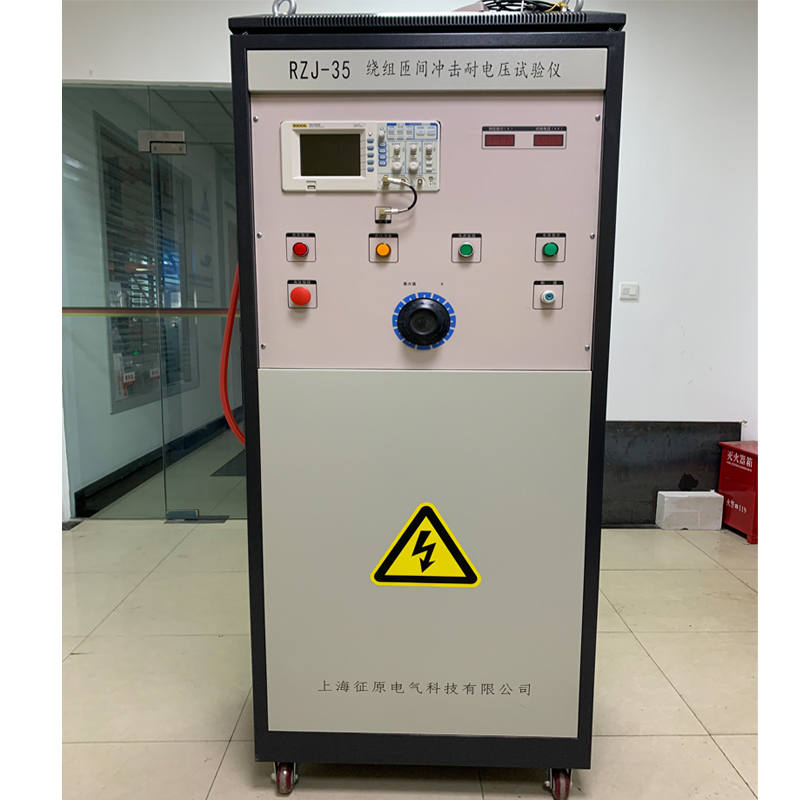

二、RZJ-35绕组匝间冲击耐电压测试仪要技术参数

1.电源电压:220V±5%50Hz±2%

2.冲击波峰值电压: 1.535kV范围内连续可调;

3.冲击波频率:6.25Hz

4.峰值电压表显示: 035kV ±5%

5.脉冲电容:0.05μF(也可按要求另选)

6.最大输出能量:30J

7.绝缘电阻:电源输入端对机架的绝缘电阻≥20MΩ

8.介电强度:电源输入端子对不带电的金属外壳部件能承受1500V/50Hz,历时1min耐电压试验无飞弧、无击穿现象;

9.环境温度:035度;

10.相对湿度:35度时≤80%

11.外形尺寸:700×600×1600

12.重量:140kg

13.式样:柜式

14.示波器


三、RZJ-15绕组匝间冲击耐电压测试仪主要技术参数

1. 电源电压:220V±5%50±2%

2. 试验电压: 015KvP范围内连续可调;

3. 冲击波频率:6.25Hz

4. 峰值电压表显示: 015KvP ±5%

5. 脉冲电容:0.1μF(也可按要求另选)

6. 最大输出能量:11.25J

7. 绝缘电阻:电源输入端对机架的绝缘电阻≥20MΩ

8. 介电强度:电源输入端对机架能承受1500V/50HZImin耐压试验无飞狐、无击穿现象;

9. 环境温度:035度;

10.相对湿度:35度时≤80%

11.重量:100kg

12.式样:柜式

13.示波器技术参数阅附件

14.适用范围:3000V及以下交直流电机


四、RZJ-6G绕组匝间冲击耐电压试验仪主要技术参数

1. 电源:220V±5%50Hz±2%500VA

2. 试验电压: 0.36kVp范围内连续可调;

3. 冲击波频率:25Hz(也可提供其它频率);

4. 脉冲电容:0.1μF(其它容量另行协商);

5. 最大输出能量:1.8J

6. 绝缘电阻:电源输入端子对不带电的金属外壳部件的绝缘电阻≥20MΩ;

7. 介电强度:电源输入端子对不带电的金属外壳部件能承受1500V/50Hz,历时1min,耐电压试验无飞弧、无击穿现象;

8. 环境温度:040℃;

9. 相对湿度:≤80%

10. 式样:台式;

11. 外形尺寸(mm)648×520×335

12. 质量:50kg

13. 适用范围:适用于额定电压1140V500kW及以下电机。

RZJ匝间仪可以查出故障:匝间绝缘击穿(匝间短路);电晕放电;绕组断线;匝数差异


五、RGZ-5绕组匝间-工频耐电压综合试验仪主要技术参数

匝间耐电压试验

试验电压: 0.3~6kVp 连续可调

频率: 30Hz(电源频率60Hz时);25Hz(电源频率50Hz时)

实验电压表: 0.3~6kVp ±5%

冲击次数: 1~10次                连续可调

脉冲电容: 0.1uF(可按要求另选)

最大输出能量:1.8 J

示波器参数: 参阅示波器使用说明书

工频耐电压试验

试验电压: 0.5~5kV 连续可调    数字显示   ±5%

输出容量: 5kVA

报警电流: 1~1000mA 连续可调    数字显示   ±5%

实验时间: 1~99s 连续可调
