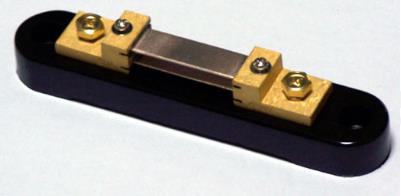

分流器是分流器是测量直流电流用的,根据直流电流通过电阻时在电阻两端产生电压的原理制成。分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示。

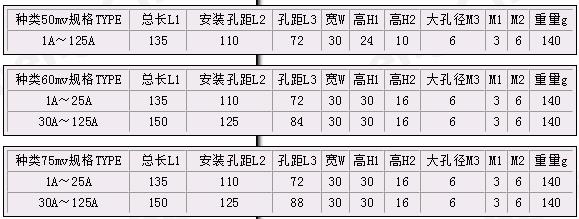

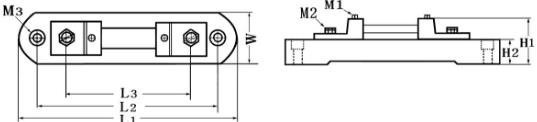

FL-2-1型1A~125A锰铜分流器技术规格




FL-2  10A/75mv  FL-2  15A/75mv  FL-2  20A/75mv   FL-2  25A/75mv   FL-2  30A/75mv

FL-2  40A/75mv  FL-2  50A/75mv  FL-2  60A/75mv   FL-2  70A/75mv   FL-2  75A/75mv

FL-2  80A/75mv  FL-2  90A/75mv  FL-2  100A/75mv  FL-2  110A/75mv  FL-2  120A/75mv

FL-2  125A/75mv FL-2  130A/75mv FL-2  150A/75mv  FL-2  175A/75mv  FL-2  200A/75mv

FL-2  250A/75mv FL-2  300A/75mv FL-2  400A/75mv  FL-2  500A/75mv  FL-2  600A/75mv

FL-2  700A/75mv FL-2  800A/75mv FL-2  900A/75mv  FL-2  1000A/75mv FL-2  1250A/75mv

FL-2  10A/50mv  FL-2  15A/50mv  FL-2  20A/50mv   FL-2  25A/50mv   FL-2  30A/50mv

FL-2  40A/50mv  FL-2  50A/50mv  FL-2  60A/50mv   FL-2  70A/50mv   FL-2  75A/50mv

FL-2  80A/50mv  FL-2  90A/50mv  FL-2  100A/50mv  FL-2  110A/50mv  FL-2  120A/50mv

FL-2  125A/50mv FL-2  130A/50mv FL-2  150A/50mv  FL-2  175A/50mv  FL-2  200A/50mv

FL-2  250A/50mv FL-2  300A/50mv FL-2  400A/50mv  FL-2  500A/50mv  FL-2  600A/50mv

FL-2  700A/50mv FL-2  800A/50mv FL-2  900A/50mv  FL-2  1000A/50mv FL-2  1250A/50mv

FL-2  10A/60mv  FL-2  15A/60mv  FL-2  20A/60mv   FL-2  25A/60mv   FL-2  30A/60mv

FL-2  40A/60mv  FL-2  50A/60mv  FL-2  60A/60mv   FL-2  70A/60mv   FL-2  75A/60mv

FL-2  80A/60mv  FL-2  90A/60mv  FL-2  100A/60mv  FL-2  110A/60mv  FL-2  120A/60mv

FL-2  125A/60mv FL-2  130A/60mv FL-2  150A/60mv  FL-2  175A/60mv  FL-2  200A/60mv

FL-2  250A/60mv FL-2  300A/60mv FL-2  400A/60mv  FL-2  500A/60mv  FL-2  600A/60mv

FL-2  700A/60mv FL-2  800A/60mv FL-2  900A/60mv  FL-2  1000A/60mv FL-2  1250A/60mv


要测量一个很大的直流电流,例如几十安培,甚至更大,几百安培,没有那么大量程的电流表进行电流的测量,怎么办?这就要采用分流器.分流器是一个可以通过大电流的精确电阻,当电流流过分流器时,在它的两端就会出现一个毫伏级的电压,于是用毫伏电压表来测量这个电压,再将这个电压换算成电流.就完成了大电流的测量。
