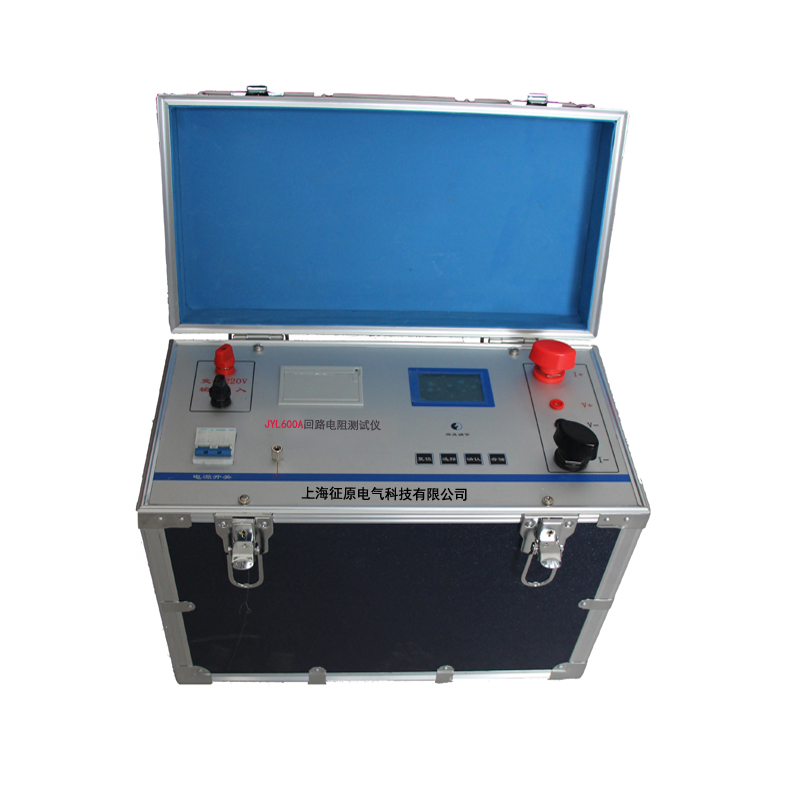

JYL600A回路电阻测试仪是公司根据IEC标准及国家有关规定,发挥自身技术优势,精心研制的精度好、数字化开关检测仪器。该仪器采用正弦波逆变器、大功率恒流开关电源技术,可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

一、JYL
600A回路电阻测试性能特点
1.测试电流大,符合有关测试接触电阻的国家标准要求。
2.输出电压高,测量量程宽。
3.测试电流来自精度好的大电流恒流电源,无需人工调节,测试迅速准确。
4.采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。
5.测试速度快,10秒左右显示数据。
6.仪器采用128X64点阵液晶屏,全部操作中文显示,方便客户的使用。
7.仪器具有测试数据实时打印功能。
8.智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。

二、JYL600A回路电阻测试仪技术指标
测试电流:100A、200A、300A、600A
量程:0~50mΩ(100A)
0~25 mΩ(200A)
0~15 mΩ(300A)
0~8 mΩ(600A)
分辨率:最小0.1µΩ
精度:±(0.5%±2个字)
功率:6000W
工作方式:连续测量
工作电源:AC220V±10%  50HZ
使用温度:0~40℃
相对湿度:小于等于90%  无结露


三、JYL600A回路电阻测试仪操作功能介绍

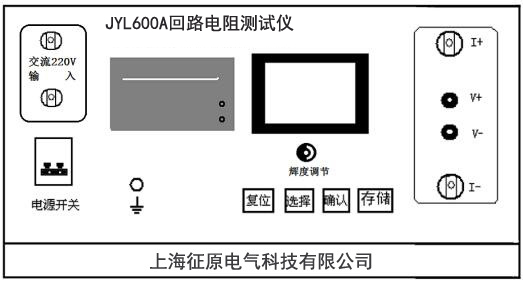

回路电阻测试仪仪器面板如图一所示:

图 一
1、电源开关:拨动开关到上面仪器开始供电,拨动开关到下面关断仪器电源。
2、交流220V输入:仪器供电源输入端,本仪器采用交流220V供电。
3、I+、I-:为电流输出端子,通过专用测试线为试品提供恒定电流。
4、V+、V-:电压输入端子。
5、液   晶:采用128X64大屏幕显示,字体清晰,便于观察,显示操作设置,测    试结果,接触电阻值和输出电流值。
6、辉度调节:左右调节此钮,可调整显示字符的对比度。
7、复位键:整机初始化,仪器处在准备状态。
8、选择键:按下此键,选择仪器各项设置。
9、确认键:对所选择的项目进行确认,并自动进入下一项,如果仪器选择项处于测试位置时,按下确认键仪器开始启动电流进行测试。
10、存储键:用于对测试数据进行存储。
11、:仪器接地端。
