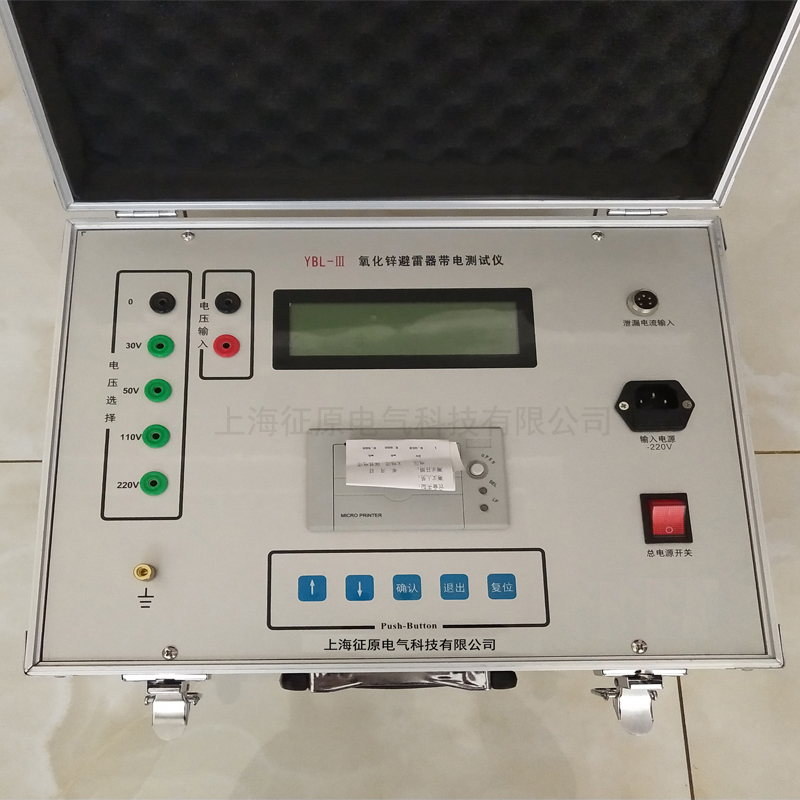

YBL-III氧化锌避雷器带电测试仪是用于检测氧化锌避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的在线监测（带电测试）和实验室（停电检修）测试。满足中华人民共和国电力行业标准《DL474.5-92现场绝缘试验实施导则—避雷器试验》的技术要术。
本仪器采用微电脑采样、控制技术，可测量氧化锌避雷器工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等;并显示电压、电流的波形;打印测试结果。

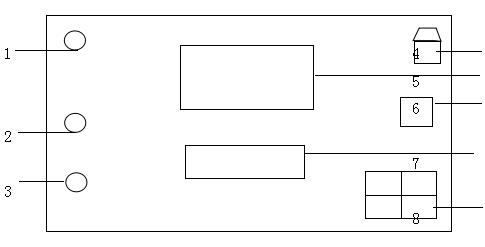

一、YBL-III氧化锌避雷器带电测试仪仪器面板结构图
1、安全接地端；
2、电流信号输入端；
3、电压信号输入端；
4、电源插座；
5、大屏幕液晶；
6、电源开关；
7、微型打印机；
8、菜单操作键；
二、YBL-III氧化锌避雷器带电测试仪主要技术指标
1、测量参数及范围
试验电压：6-500kV
三次谐波电压：kV
全电流（峰值）：0～20mA
三次谐波电流：0～20mA
阻性电流（峰值）：0～20mA
阻性电流峰值：0～20mA
容性电流（峰值）：0～20mA
显示电压及全电流波形
避雷器功耗：0～8W
2、测量误差：
试验电压：±5%
全电流：±2%
阻性电流：±5%
容性电流：±5%
避雷器功耗：±5%
3、输入信号：
电压信号（PT的低压测）： AC 5～200V
电流信号： AC 0～20mA
4、工作电源：
本仪器采用微电脑采样、控制技术，可测量氧化锌避雷器工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等;并显示电压、电流的波形;打印测试结果。
本仪器采用大屏幕液晶显示，汉字菜单提示操作，可提供现场的接线显示,使人机交换功能更强。本仪器具有接线简单、测量精度高、可靠性强等特点。
一、YBL-III氧化锌避雷器带电测试仪仪器面板结构图
1、安全接地端；
2、电流信号输入端；
3、电压信号输入端；
4、电源插座；
5、大屏幕液晶；
6、电源开关；
7、微型打印机；
8、菜单操作键；
二、YBL-III氧化锌避雷器带电测试仪主要技术指标
1、测量参数及范围
试验电压：6-500kV
三次谐波电压：kV
全电流（峰值）：0～20mA
三次谐波电流：0～20mA
阻性电流（峰值）：0～20mA
阻性电流峰值：0～20mA
容性电流（峰值）：0～20mA
显示电压及全电流波形
避雷器功耗：0～8W
2、测量误差：
试验电压：±5%
全电流：±2%
阻性电流：±5%
容性电流：±5%
避雷器功耗：±5%
3、输入信号：
电压信号（PT的低压测）： AC 5～200V
电流信号： AC 0～20mA
4、工作电源：
AC 220V±10% 50Hz
