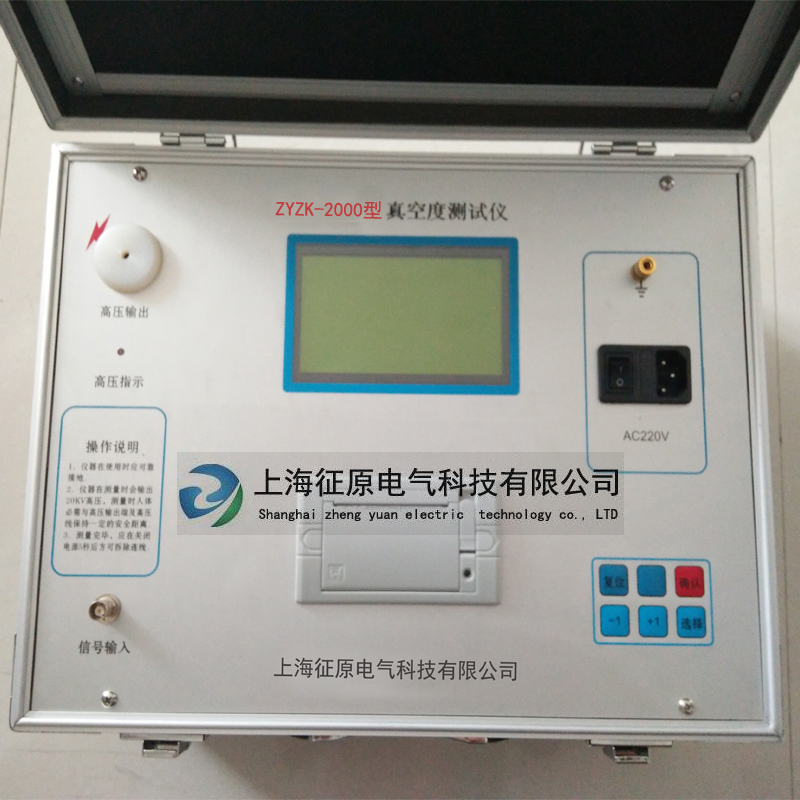

ZYZK-2000型真空度测试仪
ZYZK-2000型真空度测试仪是真空灭弧室的真空度的鉴定设备，以单片计算机为主控单元，测试过程实现自动化。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。

ZYZK-2000型真空度测试仪测量精度高，操作简单，携带方便，抗干扰能力强，适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的仪器之一。

一、真空度测试仪测试原理
将灭弧室的两触头拉开一定的开距，施加脉冲高压，与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。

二、ZYZK-2000型真空度测试仪技术参数
1.真空度测量范围：    9.999×10-1～1×10-5
2.离子电流测量范围：    9.999×10-1～1×10-7
3.测  量  误  差：    ＜5%
4.测 量 分 辨 率：    10-5pa
5.允许环境温度：    -20℃～50℃
6.空  气  湿  度：    ≤80%RH
7.电          源：    AC，220V，50Hz±10%
8.外  型  尺  寸：    420×290×210（mm）
9.高  压  输  出：    脉冲≤30kV15kHz
⒑重          量：    8kg

三、真空度测试仪技术要求
量程：80Pa-0.1pa
加热电流：60-150MA
测量范围：  量程：80Pa-0.1pa（0-100格）加热电流：80-150MA
加热电流误差：<0.5% 真空度误差：<15%
显示位数:0.36” 四位数码LED
工作电源:DC 9V  AC:220/50HZ

功率:3VA
