上海征原电气科技有限公司专业生产的ZLXZ系列变频串联谐振耐压试验装置,是用于容性试品交流耐压试验的设备 。该产品操作简单,质量可靠,体积小,重量轻,非常方便现场使用,得到了广大用户的高度评价。

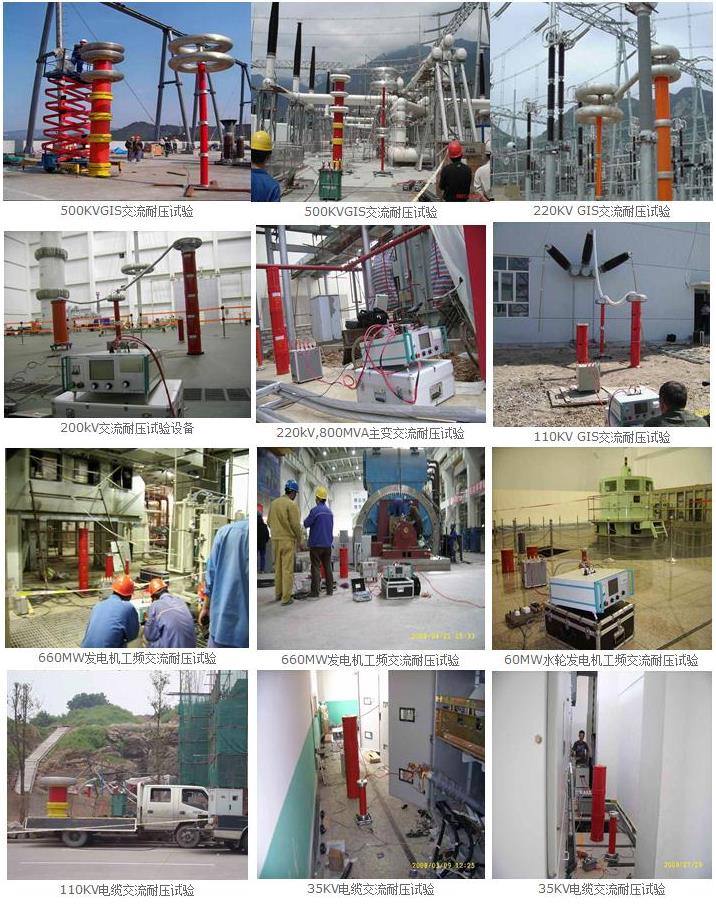

一、ZYXZ系列变频串联谐振耐压试验装置主要用于以下方面:

1、6kV-500kV高压交联电缆 的交流耐压试验

2、各种发电机的交流耐压试验

3、10-500kV开关柜,GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线,套管,互感器的交流耐压试验

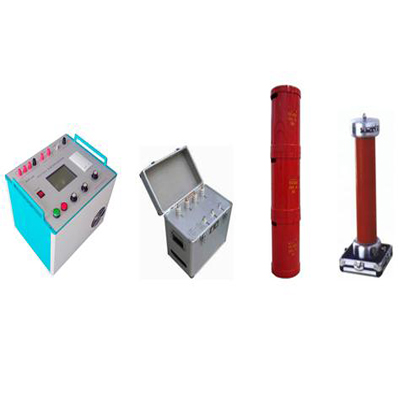

二、ZYXZ系列变频串联谐振耐压试验装置由变频电源、励磁变压器、电抗器、分压器组成。

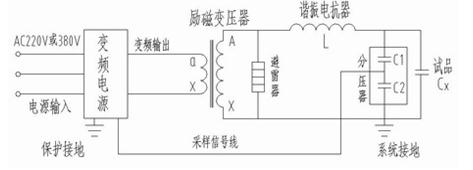

三、ZYXZ系列变频串联谐振耐压试验装置成套设备原理图


四、ZYXZ系列变频串联谐振耐压试验装置成套设备主要技术特点
*  质量可靠,确保试验人员,被试品和试验设备本身的安全;

*  体积小,重量轻,特别适合现场使用;

*  符合国标要求:有监测峰值/√2功能,可实时监测试验波形;

*  过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;

*  设备自带微型打印机,可及时打印保存试验数据;

*  按优质标准抗振和防尘设计,耐长途运输和严酷使用环境;

*  一键鼠标式旋钮“傻瓜式”操作,大屏幕液晶显示;

*  独有软件校准功能,方便用户校准表计,确保高电压值准确度;

*  德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用;

*  所有主要元器件均由世界知名企业原装进口,包括美国德州仪器, 英特尔,德国西门子,施耐德,日本东芝,富士等;

*  产品稳定可靠,三年质保;
*  信守承诺,服务专业及时,尽最大努力为客户需求服务;


五、ZYXZ系列变频串联谐振耐压试验装置部分常用型号和典型配置

(以下仅列举了部分常用型号,欲了解更多欢迎致电我公司 销售热线:13816503118)


一、电缆交流耐压试验系列

可满足的试验项目

设备电抗器配置

ZYXZ3000-44/22

10kV300mm2)电 1KM

22kV 1

便携式

ZYXZ3000-132/66

110kV300mm2)电 3KM
2
35kV300mm2)电缆 1KM

22kV 3

便携式

ZYXZ3000-264/52

110kV(300mm2) 5KM
2
35kV(300mm2) 2KM

335kV 变压器,开关,

410kV电动机,变压器

5600MW及以下发电机等

22kV 6

便携式

ZYXZ3000-1560/66

110kV300mm2)电 3KM

130kV 2

非便携式

(注:以上仅列举了部分常用型号,欲了解更多型号欢迎致电我公司热线13816503118,并可根据客户要求定制)


二、发电机工频耐压试验系列

可满足的试验项目

设备电抗器配置

ZYXZ3000-44/22

1100MW及以下发电机

相电容0.1-0.3uF

210kV(300mm2) 1KM

22kV 1

便携式

ZYXZ3000-100/36

1600MW及以下发电机

相电容0.1-0.25uF

210kV(300mm2) 1.5KM

18kV 2

便携式

ZYXZ3000-176/44

1600MW及以下发电机

相电容0.1-0.3uF

210kV(300mm2) 3KM

3、可兼顾发电机母线,主变等

22kV 4

便携式

(注:以上仅列举了部分常用型号,欲了解更多型号欢迎致电我公司热线13816503118并可根据客户要求定制)


三、GISSF6开关交流耐压试验系列

可满足的试验项目

电抗器配置

ZYXZ3000-250/200

1110kV GIS的交流耐压试验
2
35kV300mm2)电缆 1KM
3
10kV300mm2)电
3KM
4
220kV以下变压器工频耐压

5110kV互感器交流耐压

40kV 5

便携式

ZYXZ3000-100/200

1110kV GIS的交流耐压试验

2110kV互感器交流耐压

50kV 4

便携式

(注:以上仅列举了部分常用型号,欲了解更多型号欢迎致电我公司热线13816503118并可根据客户要求定制)


四、变压器,电动机等设备的工频交流耐压试验系列

可满足的试验项目

电抗器配置

ZYXZ3000-105/84

1110kV GIS的交流耐压试验

235kV300mm2)电缆 1KM

310kV300mm2)电 3KM
4
220kV以下变压器工频耐压

5110kV互感器交流耐压

28kV 3

便携式

ZYXZ3000-100/80

1110kV GIS的交流耐压试验

235kV300mm2)电缆 1KM

310kV300mm2)电 3KM
4
220kV以下变压器工频耐压

5110kV互感器交流耐压

40kV 2

便携式

(注:以上仅列举了部分常用型号,欲了解更多型号欢迎致电我公司热线13816503118并可根据客户要求定制)
