ZLHL-300A 智能回路电阻测试仪面板说明及接线

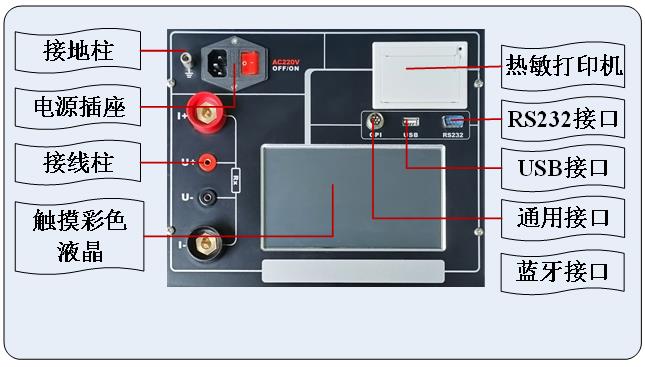

图２为标准单相的参考图片，请以实物为准。

接地柱：连接大地的连接端。

电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。

接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。

触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。

热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。

RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。

USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。

GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。

注意事项：有一些简短的提示语句和安装接线图。

蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。
