手持回路电阻测试仪设备面板说明讲解

一、手持回路电阻测试仪 显示面板与按键介绍

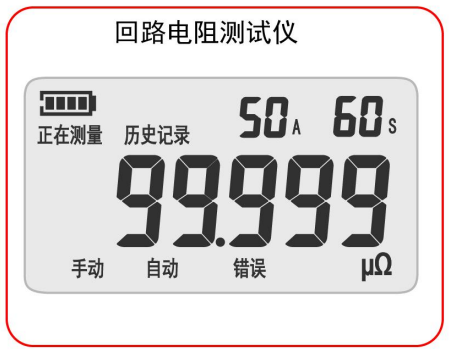

图 1 液晶面板

图 1 为液晶面板图，液晶显示内容包括中间的电阻测量值，右上角的电流档位和时间档位，左上角的电池电量与测量状态指示，底部测量信息。

图 2 按键面板

图 2 图 1 液晶面板为按键面板图，按键包括“测试"，“电流"，“时间"。功能介绍如下：

1) 测试按键：

Ø 在关机状态下，单击显示历史记录，再次单击显示下一个历史记录，长按开机;

Ø 在开机状态下，如测试时间为 1s 档时，双击可在自动模式、手动模式间切换，默认为手动模式;单击开始测量，再次单击停止测量。

Ø 非测量状态下，长按关机;

2) 电流按键

Ø 非测量状态下，点击电流按键可以在 50A 挡和 100A 挡之间循环切换。

3) 时间按键

Ø 非测量状态下，点击时间按键，可以在 1s，2s，3s，4s，5s，10s，20s，30s，40s，50s，60s 间循环切换

二、手持回路电阻测试仪接口面板介绍

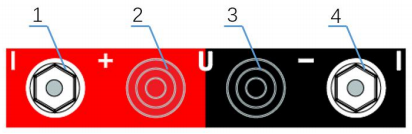

图 3 接线座子面板

图 4 侧面接口面板

1) 1 正电流接线端子 I+：仪器电流测试线(功率线)正接线端子;

2) 2 正电压接线端子 U+：仪器电压测试线正接线端子;

3) 3 负电压接线端子 U-：仪器电压测试线负接线端子;

4) 4 负电流接线端子 I-：仪器电流测试线(功率线)负接线端子;

5) 5 充电孔：仪器电池充电孔，带短路保护，请使用配套专用充电器;

特别说明

1) 请使用配套专用充电器，避免损伤电池;

2) 请使用配套测试线材，如需加长请根据电流档位选择线材长度和线径。

三、手持回路电阻测试仪档位介绍

1) 电流档位

u50A：仪器最大输出 50A，该档位为默认档位;

u100A：仪器最大输出 100A。

2) 时间档位

u1s：仪器测量时间 1s，该档位为默认档位;测量时，仪器通电时间会略超过 1s，请勿在开始测量后和结束测量前蜂鸣器提示音之间触碰测量系统带电体;该档位下双击测量按键，可切换手自动模式。

u2s~60s：仪器测量时间 2s~60s，测量时可以手动终止测量;

四、手持回路电阻测试仪模式介绍

1) 手动模式：按设定电流档位，时间档位，测量一次，该模式为默认模式;

2) 自动模式：按设定电流档位，测量时间 1s，自动连续测量 3 次，每次测量会有 6s 冷却时间。
