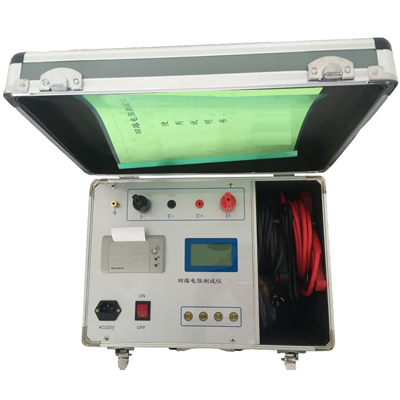

HLY-100A回路电阻测试仪产品用途及参数

HLY-100A回路电阻测试仪测试电流采用国家标准GB763推荐的100A直流，可在 100A，200A， 电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，Z大组数为 100组，保存的数据可通过RS232接口与上位机通讯。

接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。 该仪器是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

HLY-100A回路电阻测试仪产品用途

该仪器适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

HLY-100A回路电阻测试仪产品参数

测量范围：1～1999μΩ

分 辨 力：1μΩ

测试电流：DC 50A、100A两档固定输出

测量精度：0.5%±1d

工作方式：连续

显示方式：三位半LCD

工作电源：AC220V±10%，50H

工作环境温度:-10℃～40℃；

湿度：≤80%RH

体积:300×290×220mm3

重量:6kg（不含附件）
