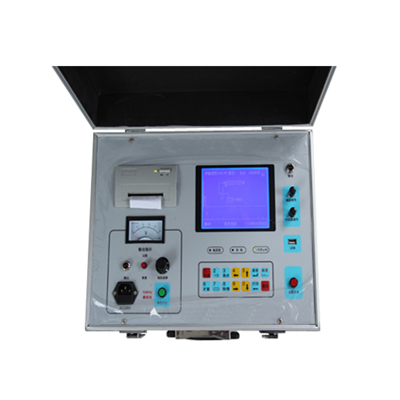

FST-DL200电缆故障诊断仪产品功能特点和技术指标

FST-DL200电缆故障诊断仪主要功能特点：
1、该设备由系统主机和故障定位仪以及电缆路径仪三部分组成 , 可用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。

2、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

3、FST-DL200电缆故障诊断仪可测量长度已知的任何电缆中电波传播的速度。

4、可测试电缆走向及埋设深度。

5、采用工控嵌入式计算机平台系统，并配有平台集成化 电缆故障测试软件和电缆资料管理软件。

6、主机可自动选择zui低6.25MHz、zui高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。

7、软件实现故障自动搜索，距离自动显示，波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，提高测试精度，减少测量误差

8、超大容量内存， 现场测试数据和现场实物接线图，轻轻一点即可掉用，便利的后台资料管理软件可做完善的电缆档案管理，为电缆的维护工作和精确定位提供参考和帮助。

9、采用大容量内置锂电池供电，方便现场测试。

10、采用12.1英寸大屏幕触摸系统和的USB通信接口技术，使操作更直观方便。

11、定点仪精确定位，直接数字显示测试者离故障点距离， 极为便利快快捷的准确查找电缆故障点。

FST-DL200电缆故障诊断仪主要技术指标：

测试距离：不小于40km                           zui短测试距离（盲区）：5-10米

精确定点误差：±0.2m                            测试误差：系统误差小于±1%

分辨率：V/50m；V为传波速度m/μs；软件游标0.15米。　

仪器采样频率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）

电源与功耗： AC　220V±10%　不大于15W　　DC　12V（7AH）　不大于20W

待机时间：可连续使用4小时左右。

信号频率：15KHz正弦波                                         输出功率：Pomax≥100W

输出阻抗：Zo=Zc(电缆特性阻率)                           震荡方式：断续

主机重量：9.8kg                                                      环境温度：－10℃～＋40℃

外形尺寸：180mm×300mm×400mm                相对湿度：RH≤85%（25℃）
