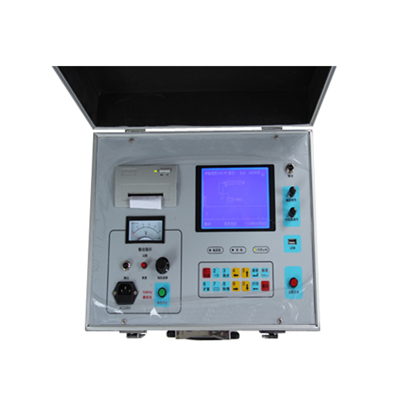

T-A20电缆故障测试仪产品优点和技术指标

T-A20电缆故障测试仪是一款具有高速数据采集与高级数据处理能力的功能强大的电缆故障综合测试系统。她基于工业级嵌入式计算机平台系统，采用当今先进的网络及数字通信技术，大大地提高了仪器的使用功能和测试精度。该测试系统由测试主机、故障定位仪、电缆路径仪三部分组成，用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。

T-A20电缆故障测试仪产品优点

◆  电池供电、真正便携；测试距离大于40km。主机测试误差小于0.2m。

◆  主机采用工业级嵌入式计算机系统，12.1英寸大屏幕液晶触摸屏。

◆  自动选择采样频率，zui低为6.25MHz，zui高为100MHz。

◆  任意双波对比功能，测试波形任意存储、调用、压缩和扩展。

◆  故障距离自动显示，双游标移动可精确到0.18米，提高了测试精度。

◆  内置多种现场波形和现场实物接线图，以供参考和学习。

◆  电缆资料管理软件可建立完善的电缆档案管理信息。

◆  高精度数显定点仪，测试端离故障点距离直示，国内*。

◆  可支持无线网卡，可与我公司进行随时随地的技术交流。

T-A20电缆故障测试仪技术指标：
1、测试距离：单端 40km
      zui短测试距离（盲区）：不大于10米

2、精确定点误差：±0.2m
     测试误差：系统误差小于±2%

3、存储方式：移动/固定    大小：60G/1G　

4、操作方式：触摸屏（配笔）

5、 分辨率：V/50m；V为传波速度m/μs；软件游标0.18米。

6、采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz

7、 电源与功耗：　　AC　220V±10%　不大于10W
                     DC　12V（7AH）　不大于20W

8、 信号频率：15KHz正弦波
     输出功率：Pomax≥100W

9、 输出阻抗：Zo=Zc(电缆特性阻率)     震荡方式：断续

10、 环境温度：－10℃～＋40℃

     相对湿度：RH≤85%（25℃）

11、外形尺寸：180mm×300mm×400mm

12、主机重量：6.8kg
