讲解变压器变比测试仪操作方式与功能介绍

变压器直流电阻测验仪测验过程

1.接线：把被测验品经过专用电缆与本机的测验接线柱衔接，衔接结实，一起把地线接好。

2.电流挑选：翻开电源开关（开关上I为开，O为关）一起显现屏上会显现最小电流值40A，这时可经过挑选键对所测验品预置电流进行挑选，每按一下挑选键，显现屏上会翻滚呈现各电流值，5A、10A、20A、40A。测验：当挑选好电流后，按下承认键，就开端测验，表头一起指示所选电流值。

3.当按下承认键后，显现屏上显现“正在充电”，过几秒钟之后，显现“正在测验”，这时阐明已充电完毕。进入测验状况，几秒后，就会显现所测阻值。测验完毕后，按“复位”键，仪器电源将与绕组断开，一起放电，音响报警，电流表回到零位，这时显现屏回到初始状况，放电音响完毕后，可从头接线，进行下次丈量或拆下测验线与电源线完毕丈量。

变压器直流电阻测验仪操作办法

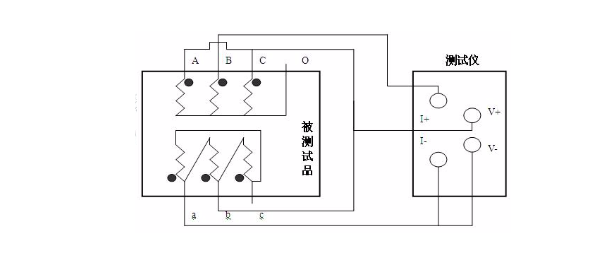

A、直接丈量接线

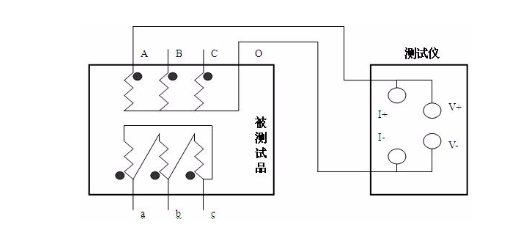

B、助磁法接线（适用于Y（N）-d-11联接组别）

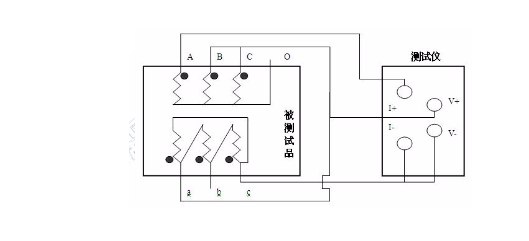

图三

关于大容量的变压器的低压侧丈量时，如果在既有的情况下，直流电阻测验仪的最大电流比较小，或许为了加速丈量速度，可挑选助磁法丈量。图三、图四分别为丈量低压Rac、Rba、Rcb的接线办法。

图四
