回路电阻测试仪使用说明

在电力体系中，回路电阻是根据电力防患性试验规程《DL/T 596 — 1996》的试验要求，用于检测导电回路的联接是否优良，平常正常工况下，回路电阻或许是接触电阻的丈量值越趋近于零代表接触越好，但本质是很难抵达或许不可能抵达，全部规程章程，通常丈量时只需求小于准则值能够，譬如630A负荷开关的丈量回路电阻小于300μΩ能够，当然，详细参数也可参考实物名牌。

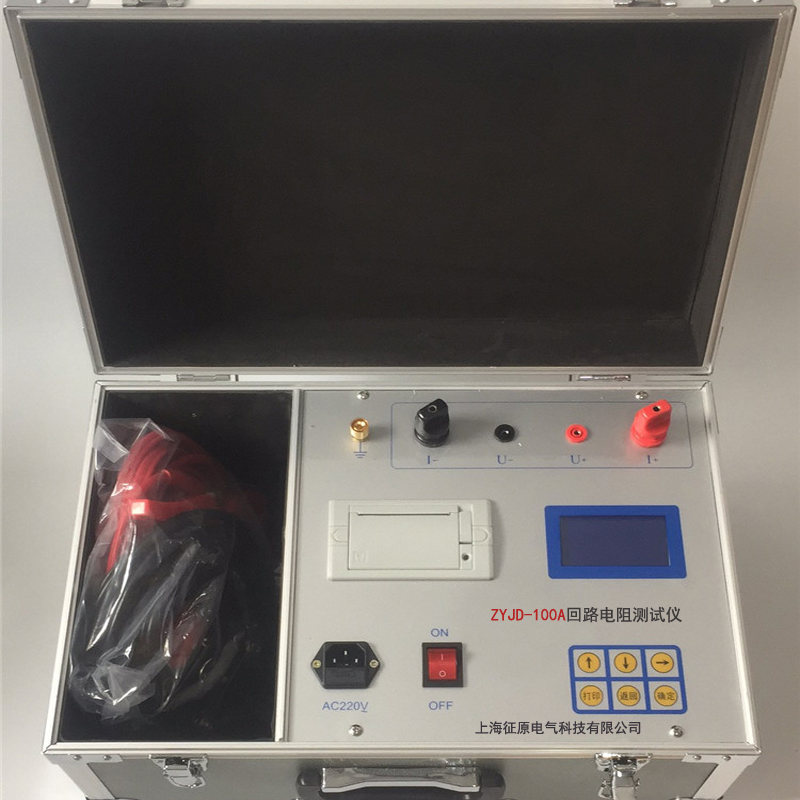

回路电阻测试仪运用相当的简单，选用四线丈量法，有用防止测试线所带来的影响，面板有四个接线柱和一个接地柱，辞别是红颜色电压柱，红颜色电流柱，黑色电压柱和黑色电流柱，测试之前，将短路器处于合闸形态，红颜色的电流线和电压线接入断路器的上的端口，黑色的电流线和电压线接入断路器下端口，打开回路电阻测试仪的开关电源，主界面中经过转动鼠标不妨配置输送电流，50A，100A，150A或许是200A自在选择，随后按确认键能够测试，回路电阻后果会显现在屏幕的上方位置，也可经过微型打印机将数据打印输送。

回路电阻测试仪丈量时有哪些关注项?

在运用回路电阻时，断路器或许是阻隔刀应当处在合闸形态，分闸形态无法丈量，其二，丈量时，尽管将电压测试夹靠近断口一侧，可能对数据的丈量精度更高，数据安稳性会好。

以上即是对于回路电阻测试仪的简单介绍，信任众人应当对回路电阻测试仪有了愈加深远的了解吧!
