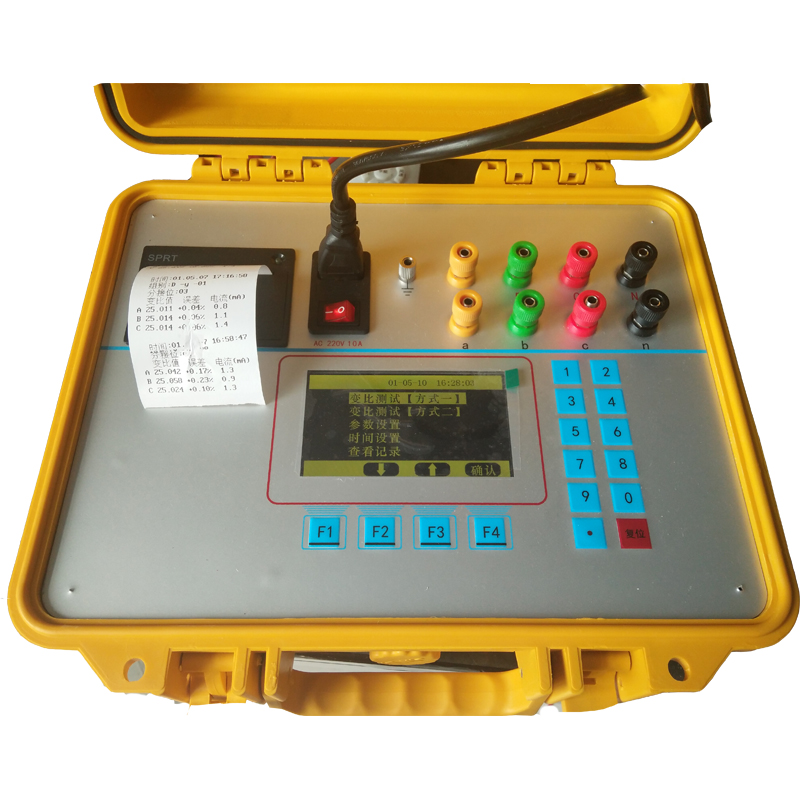

全自动变比测试仪产品主要技术性能

全自动变比测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。 国标GB1094-79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为 0.5%”。

对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。已经不能适应现代测量快节奏，高效率的要求。全自动变比测试仪具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点，可以测量各种三相变压器的变比和接线组别，同时也能测量单相变压器和电压互感器的变化和极性，而且能显示变比误差。同时具有自动打印功能，是电力部门理想的选择设备。

技术性能：

1、可测量0—11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单。

2、具有分接测试功能，应用方便。

3、高低压隔离，可测量自耦变压器。

4、具有对未知组别、变比进行分析功能。

5、自动保护系统完整，避免仪器损坏。

6、能自动记录数据，断电数据不丢失。

7、自动进行组别变换，可直接测量所有变压器的变比；

8、自动切换相序；

9、自动切换量程；

10、自动校表；

11、输入标准变比后，能自动计算出相对误差；

全自动变比测试仪特性：

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、可自动进行波形畸变校正，温度校正，电压校正，电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

5、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

6、电池剩余电量百分数指示功能，绝非简单的亏电报警。

6、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

7、用户可随时将测试的数据通过微型打印机将结果打印出来。

8、测试结果存储功能，可存储200组容量测试数据。

注意事项

1、在测量的时候，人不要触摸试品。

2、如果测试线短路，高低压接反，会熔断保险。保险熔断后，如果进行测量，再显示" 正在测量，请等待! "后停住，请关机，更换相同容量的保险，重测。

3、连线要保持接触良好，仪器应良好接地!

4、仪器的工作场所应远离强电场,强磁场,高频设备。供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电，交流净化电源的容量大于200VA即可。

5、仪器工作时,如果出现液晶屏显示紊乱,按所有按键均无响应,或者测量值与实际值相差很远,请按复位键,或者关掉电源,再重新操作。

6、如果显示器没有字符显示，或颜色很淡，请调节亮度电位器至合适位置。

7、仪器应存放在干燥通风处。
