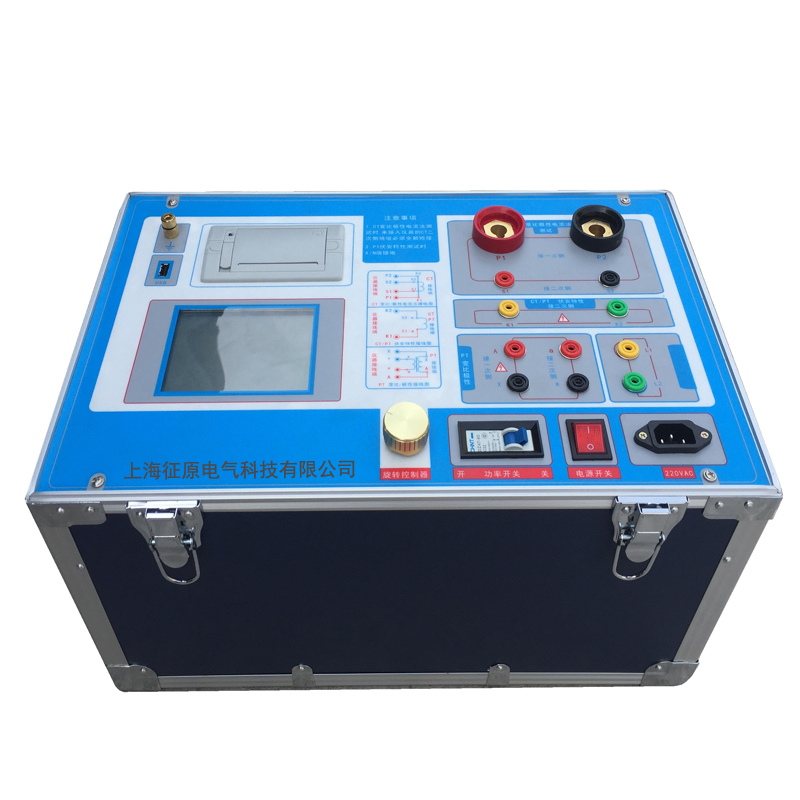

互感器特性综合测试仪产品性能特点

互感器特性综合测试仪是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压、电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，可测装在变压器中的套管CT。支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。无需外附升流、升压器及380V电源。操作简单方便，提高工作效率，可在高温、高湿、极寒环境下使用。是一种性价比较高的高科技产品。

互感器特性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。

本仪器采用高效低耗优质材料和特殊绕法的升压器，单片机微处理器进行数据采集、分析和存储，内置微型打印机，可打印测试数据和曲线，测量 CT 变比时，可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、操作方便、其性能独特，是现场人员不可多得的仪器。内置大功率电源的互感器综合测试仪，伏安特性功率试验可连续运行。

仪器特点

1、单电源220AC，使用更加安全可靠（彻底放弃使用危险的380V火线）；

2、单机输出2500V/1000A；

3、可做5A/5A—25000A/5A、5A/1A—5000A/1A的互感器；

4、仅需设定测试电压和电流，设备便可自动快速完成测试，无需培训，容易掌握；

5、单机输出容量大、功能全、精度高、性能独特；

6、320×240大液晶显示，全中文图形界面；

7、采用进口旋转鼠标，设定试验数值时更快更简单；

8、测试时可直接显示伏安曲线，图形清晰，直观方便；

9、变比、 极性、组别测试；不用吊芯可测装在变压器中的套管CT变比(需要专用仪器）。

10、自带快速打印机，支持测试结果现场打印；

11、自带大容量存储器，可保存1000组试验数据，掉电后不丢失，可随时存取；

12、USB通信接口，方便连接新式笔记本电脑，可上传测试数据进行编辑、保存或打印；

13、集多种仪器功能于一体，轻松实现一机多用，有效提高工作效率，降低劳动强度。

14、支持离线和在线检测

15、电源380AC与220AC自动识别仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。可全自动地将伏安特性曲线测试描绘出来（伏安特性、5%或10%误差曲线）

技术指标

1、输入电压：交流220V或380V、50HZ、自动识别输入电压。

2、工作环境温度：0~40℃。

3、输入电压：输入交流220V时，输出0-500V。

输入交流380V时，输出0-1000。

电流：最大瞬时电流，测变比时为600A。

输入交流220V时，输出0-400A。

输入交流380V时，输出0-600A。

伏安特性测试时为15A。

4、数字电压表测量范围：0-9999V；分辨率：0.1V。

作电流显示时：0-9.9A；分辨率：0.1mA。

5、 数字电流表测量范围：0~3000A；分辨率：0.01A。

6、误差：1≤1%，U≤1%。

7、测CT变比时，可自动计算变比值，并打印数据和计算结果。

8、测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。

9、外型尺寸：长×宽×高=470×340×260mm3。

10、重量：23Kg。
