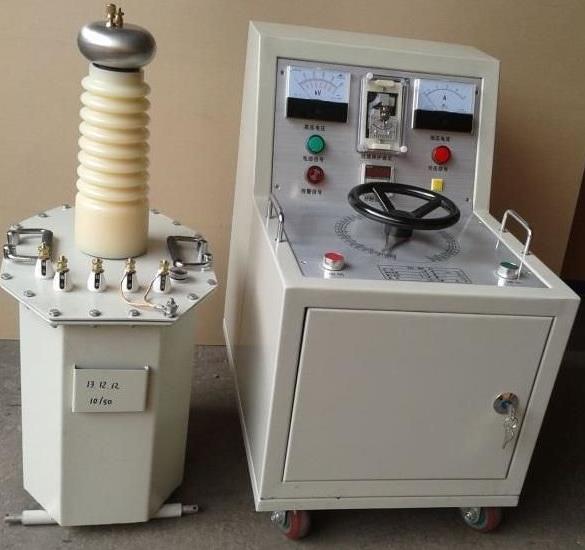

交直流试验变压器产品主要技术特点

交直流试验变压器是根据《试验变压器》标准依托武高所的研发技术在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。工频交直流试验变压器是高压试验中必不可少的重要设备。

产品特点：

1、选材优良，质量可靠，年稳定性好;

2、电压裕度大，电晕声小，局放小;

3、采用新式绝缘材料，体积小，重量轻;

产品参数

(1) 电压测试范围：AC：0～10kV　　　电压准确度：±5%(满度值)

(2) 漏电流测试范围：AC：0～2mA、2～10mA、10~100 mA三档 漏电流准确度：±5%

(3) 漏电流报警值预置范围：AC：0.3～2mA、2～10mA、10~100 mA三档（连续设定）

(4) 时间测试范围：1～99s，连续设定和手动

(5) 变压器容量：1000VA

(6) 输出波形：正弦波

(7) 电源：198～242VAC 47.5～52.5Hz

(8) 工作条件：环境温度0～40ºC

(9) 相对湿度：≤90% RH

(10) 体积：长X 高 X 宽=430mm x 280mm x 614mm

(11) 重量：约40kg

使用方法及注意事项:

1.按接线示意图接好工作线，必须注意，使用该试验变压器时必须将“高压尾”可靠接地。

2.接通电源前，须先将操作箱（台）调压器调至零位。电源接通后，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电等待升压。

3.以1.5-2KV/S的速度沿顺时针方向均匀旋转调压器手柄升压，并密切注意仪表指示及被试品情况，当泄露电流过大或被试品击穿时，过流保护继电器会迅速切断电源。

4.。试验完毕，应匀速将调压器调至零位。

5.如试验中发现电压表指针摆动大，电流表指示数值急剧增加，或被试品冒烟、跳弧、有焦位和异常响声时,应立即降压、切断电源、检查原因。

6.用YD系列产品作直流试验时，须将高压套管里的硅堆短路杆（D）和串激抽头接线杆（C）旋松抽出，并用干净的绝缘纸包好。作完直流试验后作交流电压试验时,必须旋入两短路杆。

7.直流试验时应加限流电阻和滤波电容，以防损坏硅堆。

8.环境;温度过高时，套管顶部可能有少量油溢出，系正常现象。当直流试验时，若在套管的内壁出现明显电晕，一般为少油现象，此时应取出短路杆，从其孔内用注射器予以补注合格的25＃变压器油。

9.试验变压器串激使用时，必须注意操作箱的输出端（A）、（X）与*台试验变压器输出端(a)、(x)相应，*台试验变压器的输出端（A、X）与第二台JT1上的试验变压器输入端(a)、(x)相应联接外，其壳体应与初级变压器输入相联，第三台JT2上的试验变压器输入端(a)、(x)与第二台JT1上的试验变压器套管顶部输出端（A）、（X）相联。
